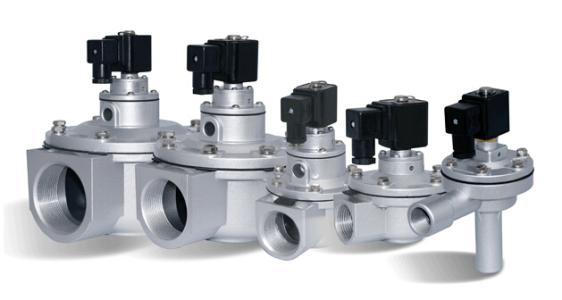

电磁脉冲阀

更新时间:电磁脉冲阀

已被浏览:

详细介绍

电磁脉冲阀概述:

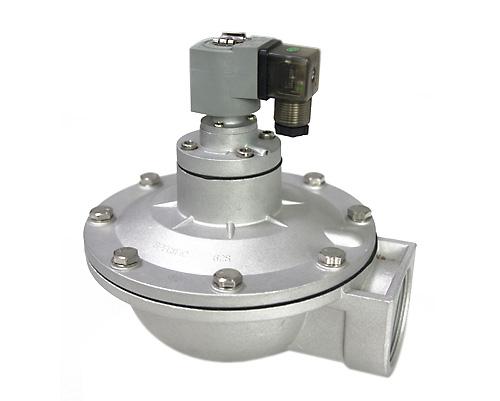

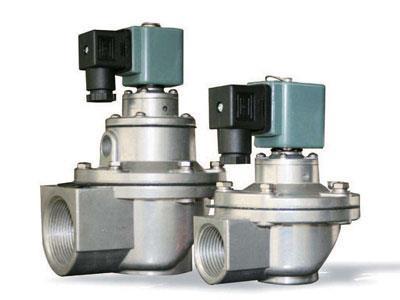

电磁脉冲阀(亦称隔膜阀)是脉冲袋式除尘式除尘器青灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制,对滤袋诼排喷吹青灰,使除尘器阴力保持在设定的范围之内,以保证除尘器的处理能力和叫尘效率。DMF-Z型电磁脉冲阀为直角型阀,其进出口之间的夹角为90°,它适合于隼气筒与除尘器喷吹管的安装连接。气流畅通,能提供符合要求的青灰气脉中。

■电磁脉冲阀型号说明:


■电磁脉冲阀技术指标:

1、工作压力:0.4~0.6MPa

2、工作介质:清洁空气

3、电压:DC24V

4、电流:0.8A

5、使用环境:①温度-10~55℃②空气的相对湿度不超过85%

6、膜片寿命:喷吹100万次或三年

■电磁脉冲阀工作原理:

膜片把电磁脉冲阀分成前、后二个气室,当接通压缩空气通过节流孔进入后天室,此时后气室压力将膜片紧帖阀的输出口,电磁脉冲阀处于“关闭”状态。脉冲喷吹控制仪电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜篇紧贴阀出口,电磁脉冲阀又处于“关闭”状态。

■电磁脉冲阀外型尺寸:

型号

接口

宽度

A

B

C

D

重量(G

公制连接螺纹

DFM-Z-20

20mm

G3/4

80

88

128

48

20

650

DFM-Z-25

25mm

G1

96

108

136

60

23

780

DFM-Z-40

40mm

G21/2

112

131

148

75

32

1120

DFM-Z-40S

40mm

G21/2

112

131

180

75

32

1135

DFM-Z-50S

50mm

G2

160

180

206

100

43

2320

DFM-Z62S

62mm

G21/2

188

204

226

110

49

4110

DFM-Z-76S

76mm

G3

200

200

250

120

66

4350
