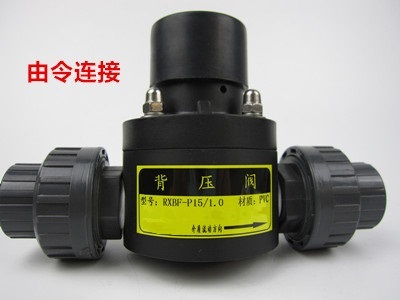

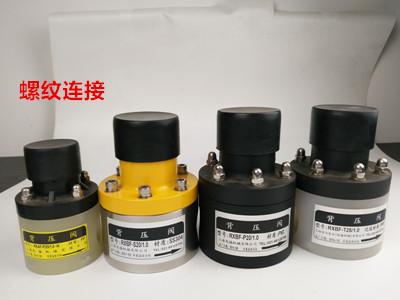

螺纹背压阀

更新时间:螺纹背压阀

已被浏览:

详细介绍

产品介绍

背压阀:用于防止液体在重力作用下自流或虹吸现象,此时背压阀能消减由于虹吸产生的流量及压力的波动。



设计特点 DESIGN FEATURES

    •弹簧膜片式结构,压力可调(调压范围见参数表)

    •接触介质部分只有下阀体和膜片,下阀体和膜片密封处加工有密封筋,密封效果好,灵敏度高

    •常规膜片采用EPDM衬四氟形式,做夹布加工,密封效果好,使用寿命高;纯四氟膜片耐温高、耐腐蚀性强



适用范围 TYPICAL APPLICATIONS

    •化工、水处理、实验室

    •腐蚀性液体、普通气体

特性参数:

    •可调节压力0-0.3MPa,0-1.0MPa(详见参数表)

    •安全测试压力: 1.5 倍的最大输入压力

    •适用温度:普通膜片-5℃至+80℃);四氟膜片:-5℃至+80℃)

材质:

    •下阀体材质:PVC、SS304、SS316L、PTFE、PVDF、PP、碳钢等(可按要求定做)

    •膜片材质:EPDM衬四氟(复合膜片)、PTFE(聚四氟乙烯)

    •上阀体材质:PVC、碳钢(镀镍处理、发黑处理)、304不锈钢、316L不锈钢

工业管道上的背压阀如何选用?

背压阀一般有两种用途:
         1: 背压阀用于防止液体在重力作用下自流(或虹吸),这时候一般选用大于液体自身压力即可,如防止液位为2米药箱中的液体自流,可选用压力大于0.02MPa的背压阀,一般选用0.1MPa即可。
         2: 背压阀用于稳定泵的流量,如某些泵的流量随压力变化较大,可在泵的出口处设置背压阀,使泵的输出流量稳定,这时一般选择背压阀的压力为泵的实际使用压力或略小于泵的使用压力。
        出口管道上的单向阀用于防止液体回流,背压阀用于保持泵出口有一恒定压力。

购买背压阀时,请提供以下数据:

1、 背压阀的口径    2、压力调节范围    3、 需要什么材质的(我公司生产的常规材质有:PVC,304不锈钢,316L不锈钢,如需要其他材质的请特殊说明) 。最好能同时告知输送的介质、温度和流量。

背压阀外形及安装尺寸







规格型号材质公称通径(mm)设定压力(MPa)尺寸连接方式
下阀体直径(mm)总高(mm)
RXBF-P6/1.0PVC60.1-1.064.782Rc1/8”
RXBF-P8/1.0PVC80.1-1.064.787Rc1/4”
RXBF-P10/1.0PVC100.1-1.064.789Rc3/8”
RXBF-P15/1.0PVC150.1-1.064.794Rc1/2”
RXBF-P20/1.0-NPVC200.1-1.064.7(小阀体,适合250L/h以内的泵)104Rc3/4”
RXBF-P20/1.087123
RXBF-P25/1.0PVC250.1-1.087128Rc1”
RXBF-P32/1.0PVC320.1-1.0117175Rc1+1/4”
RXBF-P40/1.0-NPVC400.1-1.0117(小阀体,适合2500L/h以内的泵)185Rc1+1/2”
RXBF-P40/1.0137240
RXBF-P50/1.0PVC500.1-1.0167260Rc2”
RXBF-P65/1.0PVC650.1-1.0177325Rc2+1/2”
RXBF-P80/0.6PVC800.1-0.6230420Rc3”
RXBF-P100/0.6PVC1000.1-0.6250430Rc4”
RXBF-S6/1.0SUS304/316L60.1-1.064.782Rc1/8”
RXBF-S8/1.0SUS304/316L80.1-1.064.787Rc1/4”
RXBF-S10/1.0SUS304/316L100.1-1.064.789Rc3/8”
RXBF-S15/1.0SUS304/316L150.1-1.064.794Rc1/2”
RXBF-S20/1.0-NSUS304/316L200.1-1.064.7(小阀体,适合250L/h以内的泵)104Rc3/4”
RXBF-S20/1.087123
RXBF-S25/1.0SUS304/316L250.1-1.087128Rc1”
RXBF-S32/1.0SUS304/316L320.1-1.0117175Rc1+1/4”
RXBF-S40/1.0-NSUS304/316L400.1-1.0117185Rc1+1/2”
RXBF-S40/1.0137240
RXBF-S50/1.0SUS304/316L500.1-1.0167260Rc2”
RXBF-S65/1.0SUS304/316L650.1-1.0177325Rc2+1/2”
RXBF-S80/0.6SUS304/316L800.1-0.62254203”法兰式
RXBF-S100/0.6SUS304/316L1000.1-0.62404304”法兰式
口径DN100以上可根据要求定做




背压阀结构图:                                                                      背压阀分解图:
