YJ41W-16P氧气截止阀

更新时间:YJ41W-16P氧气截止阀

已被浏览:

详细介绍
YJ41W氧气截止阀的详细资料:


一、YJ41W氧气截止阀概述:



氧气截止阀主要用来接通或截断管路中的介质,一般不用来调节流量,但适用的压力范围很广。氧气专用阀是为氧气管网特殊设计的专用阀门,广泛应用于钢铁、冶金、石化、化工等用氧工程的管网中。该类产品除了具有普通阀门的功能外,又有其自身的特点。在制造时采用严格的禁油措施,并且所有零件在安装前均进行严格的脱脂处理。所有通径阀门法兰端均设有导电螺孔,以防静电。阀门外露部位有保护措施,防止尘土和油类污染。该类产品的所用材料分两大类:一类是选用了铸造硅黄铜为阀体、阀盖、阀瓣的用材;另一类是选用了优质不锈钢为阀体、阀盖、阀瓣的用材。



二、YJ41W氧气截止阀结构特点:



1、对于公称压力PN1.6MPa、DNl25~200采用内旁通结构;DN250~500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温,从而保证了氧气管网的安全运行,同时也减小了操作力矩。
2、介质流向:PN1.6MPa、DN100介质由阀瓣下方流入阀瓣上方(即低进高出),DN125介质由阀瓣卜方流入下方(高进低出)o对于DN125的阀门采用介质高进低出的流向,一方面足内旁通阀结构上的需要,另一方面由于介质压力的作用使阀门的关闭力大大减小。
3、该阀设有导静电安全装置,可避免因静电产生火花。
4、与普通截止阀相比,氧气管路用截止阀的支架部分采用全封闭式结构,且压紧填料时可以打开支架上的防护盖板,起到了防油防尘的作用。并有明显的禁油标记。
5、全部零件采用严格的脱脂处理。

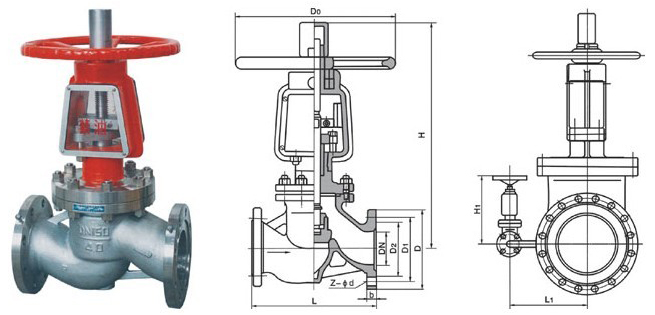

三、YJ41W氧气截止阀结构图片:


四、YJ41W氧气截止阀设计标准:


设计与制造:GB12235
法兰尺寸:GB9113
结构长度:GB12221
检验与实验:GB/T13927



五、YJ41W氧气截止阀性能规范:



公称压力
PN

强度试验压力
MPa

气密封试验压力
MPa

适用介质

适用温度

氧气

常温

1.6

2.4

1.6

2.5

3.8

2.5

3.0

4.5

3.0

4.0

6.0

4.0

六、YJ41W氧气截止阀主要零件材料:



零件名称

材料

阀体、阀盖、阀瓣

铸铬镍钛不锈钢、铜合金

阀杆

铬镍不锈钢

阀杆螺母

青铜

七、YJ41-16氧气截止阀主要外形尺寸:



DN

L

D

D1

D2

b

f

Z-d

H

H1

DO

L1

重量(kg)

15

130

95

65

45

14

2

4-14

240


100


6

20

150

105

75

55

14

2

4-14

270


100


8

25

160

115

85

65

14

2

4-14

270


125


10

32

180

135

100

78

16

2

4-18

280


160


14

40

200

145

110

85

16

3

4-18

350


160


20

50

230

160

125

100

16

3

4-18

400


320


35

65

290

180

145

120

18

3

4-18

530


360


50

80

310

195

160

135

20

3

8-18

560


400


65

100

350

215

180

155

20

3

8-18

618


450


80

125

400

245

210

185

99

3

8-18

675


450


106

150

480

280

240

210

24

3

8-23

743


560


125

200

600

335

295

265

26

3

12-23

850


640


254

250

650

405

355

320

30

3

12-25

975

270

720

380

418

300

750

460

410

375

30

4

12-25

1115

270

800

415

502

400

950

580

525

485

36

4

16-30

1380

280

900

465

980

450

1050

640

585

545

40

4

20-30

1530

350


495

1200

500

1150

705

650

608

44

4

20-34

1700

400


525

1300

八、YJ41-25氧气截止阀主要外形尺寸:



DN

I

D

D1

D2

b

f

Z-d

H

H1

DO

L1

重量(kg)

15

130

95

65

45

16

2

4-14

240


100


6

20

150

105

75

55

16

2

4—14

270


100


8

25

160

115

85

65

16

2

4—14

270


125


10

32

180

135

100

78

18

2

4-18

280


160


14

40

200

145

110

85

18

3

4-18

350


160


20

50

230

160

125

100

20

3

4—18

400


320


35

65

290

180

145

120

22

3

8-18

530


360


50

80

310

195

160

135

99

3

8-18

560


400


65

100

350

230

190

160

24

3

8-23

618


450


88

125

400

270

220

188

28

3

8-25

675


450


115

150

480

300

250

218

30

3

8—25

743


560


148

200

600

360

310

278

34

3

12-25

850


640


293

250

650

425

370

332

36

3

12—30

975

270

720

380

455

300

750

485

430

390

40

4

16-30

1115

270

800

415

585

400

950

610

550

505

48

4

16-34

1380

280

900

465

1110

450

1050

660

600

555

50

4

20-34

1530

350


495

1350

500

1150

730

660

610

52

4

20-41

1700

400


525

1470
