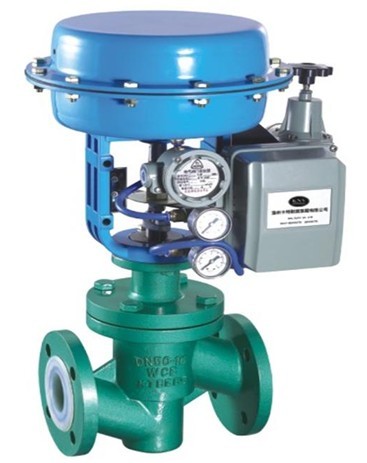

气动衬氟调节阀ZLKPF46(ZJHPF46)

更新时间：气动衬氟调节阀ZLKPF46(ZJHPF46)

已被浏览：次

详细介绍

产品名称：
气动衬氟调节阀衬氟调节阀
产品型号： ZLKPF46(ZJHPF46)
产品特点：
气动衬氟调节阀衬氟调节阀详细资料：

ZLKPF46(ZJHPF46)气动衬氟调节阀概述

衬四氟单座调节阀由气动执行机构和耐腐蚀单座直通阀体两部分组成，由于其接触介质的部位均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚四氟乙丙烯(F46)并在阀杆部位使用聚四氟乙烯波纹管密封，杜绝了介质的泄漏。
广泛适用于化工、石油、冶金、医药、电力等行业，对酸、碱等强腐蚀、剧毒、易发挥的介质进行自动控制。

■ZLKPF46(ZJHPF46)气动衬氟调节阀特点

·具有很强的耐腐蚀性能，在阀体内腔、阀芯、阀座、阀杆部位均包覆3mm厚的聚全四氟乙丙烯(F46)，能抗所有(浓硫酸、强碱和王水)的腐蚀。
·密封性能好，采用聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏；
·泄漏量小，由于阀芯、阀座是软密封，故泄漏量可达到国家Ⅵ级标准；
·可采用气动、电动两种执行机构，气动执行机构配多弹簧执行机构体积小、重量轻、输出力大、调节精度高；电子式执行机构无需伺服放大器，调节精度高；

■ZLKPF46(ZJHPF46)气动衬氟调节阀主要技术参数

公称通径DN(mm)		G¾″						20				25	32	40	50	65	80	100	150
额定流量系数Kv	等百分比											8	12	20	32	50	70	100	240
	直线	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2	3.2	5	10	16	25	38	63	80	120	300
气动执行机构型号	正作用	PM280B											PM400B			PM600B			PM1000B
	反作用	PM280K											PM400K			PM600K			PM1000K
电动执行机构型号		361LSA、361LSB														361LSB、361LSC
额定行程L(mm)		10、16											25			40			60
膜片有效面积Ae(cm²）		280											400			600			1000
公称压力PN(MPa)		1.0、1.6
固有流量特性		等百分比、直线
固有可调比R		50
信号范围Pr(kPa)		20～100、40～200、80～240
气源压力Ps(MPa)		0.14、0.25、0.28、0.40
电动执行机构电源		220V50Hz、380V50Hz(可选)
输入信号		4～20、0～10mA.DC及其它控制信号
泄漏量等级		Ⅳ级、Ⅴ级、Ⅵ级

■ZLKPF46(ZJHPF46)气动衬氟调节阀主要性能指标

序号	项目			气动调节阀		电动调节阀
				不带定位器	带定位器
1	基本误差(％)			±2.5	±1	±1.2
2	回差(％)			3	1	1.0
3	死区(％)			3	0.4	0.8
4	始终点偏差 <(％)	气/电开	始点	±2.5	±1	±1
			终点	±5
		气/电关	始点	±5
			终点	±2.5
5	额定行程偏差(％)			+2.5	+2.5	+2.5

■ZLKPF46(ZJHPF46)(气衬氟调节阀外形尺寸及重量

公称通径	20	25	32	40	50	65	80	100	125	150	200
L	180	185	200	220	250	275	300	350		486
A	φ282		φ308			φ394			φ498
B	φ225		φ225			φ310			φ310
H	430	430	510	510	520	650	650	660	810	860	900
H₁	65	70	80	71	88	102	140	170	180	190	200
H₂	390	390	450	450	460	590	590	600	730	780	820
