气动薄膜调节阀ZLKP

更新时间:气动薄膜调节阀ZLKP

已被浏览:

详细介绍
品名称:

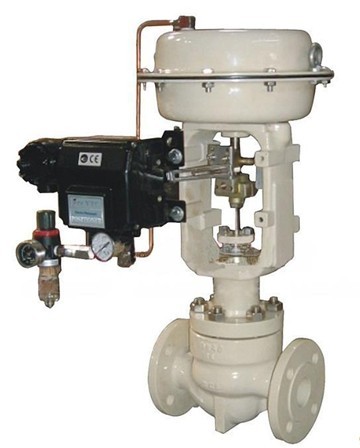

气动薄膜调节阀 精小型气动薄膜调节阀

产品型号:ZLKP-16C ZLKP-16P
产品特点:
  • 气动薄膜调节阀 精小型气动薄膜调节阀详细资料:

  •

    一、精小型气动薄膜调节阀 概述
    精小型气动薄膜调节阀采用双导向结构,配用多弹簧执行机构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质,工艺参数加如压力、流量、温度、液位保持在给定值。气动薄膜单座调节阀特别适用于允许压差小,而允许泄漏量也较小压差不大的工作场合。 气动调节阀系列有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温度 由-200℃~+560℃,其范围内多种档次。泄漏量标准有II 级或IV级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

    二、精小型气动薄膜调节阀 主要零件材料



    本体材质为碳钢

    本体材质为不锈钢

    1

    阀体

    WCB

    LCB

    WC9

    1

    阀体

    CF8

    CF8M

    CF3M

    2

    阀座

    304

    304

    304

    2

    阀座

    304

    316

    316L

    3

    阀芯

    304

    304

    304

    3

    阀芯

    304

    316

    316L

    4

    导向套

    304

    304

    304

    4

    导向套

    304

    316

    316L

    5

    阀盖

    WCB

    LCB

    WC9

    5

    阀盖

    CF8

    CF8M

    CF3M

    6

    阀杆

    304

    304

    304

    6

    阀杆

    304

    316

    316L

    7

    填料

    PTFE/柔性石墨

    7

    填料

    PTFE/柔性石墨

    8

    弹簧

    65Mn

    8

    弹簧

    65Mn

    9

    螺母

    304

    304

    304

    9

    螺母

    304

    316

    316L

    三、精小型气动薄膜调节阀 阀盖形式

    常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
    高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
    波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
    低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

    四、精小型气动薄膜调节阀 主要技术参数



    公称通径DN(mm)

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    额定流量
    系数KV

    直线

    7.6

    12.1

    19.4

    30.3

    48.3

    75.9

    121

    193.6

    302.5

    484

    759

    等百分比

    6.9

    11

    17.6

    27.5

    44

    69.3

    110

    176

    275

    440

    693

    执行机构
    型号

    正作用

    ZHA-22

    ZHA-23

    ZHA-34

    ZHA-45

    反作用

    ZHB-22

    ZHB-23

    ZHB-34

    ZHB-45

    额定行程L(mm)

    16

    25

    40

    60

    膜片有效面积Ae(cm2)

    280

    400

    600

    1000

    公称压力PN(MPa)

    1.6 2.5 4.0 6.4 10.0

    固有流量特性

    直线 等百分比

    固有可调比R

    50:1

    信号范围Pr(KPa)

    20-60、20-100、40-200、60-100、80-240

    气源压力Ps(MPa)

    0.14、0.25、0.28、0.40

    五、精小型气动薄膜调节阀 性能指标



    序号

    项 目

    标准型调节阀

    散热、低温型调节阀

    不带定位器

    带定位器

    不带定位器

    带定位器

    1

    基本误差<(%)

    ±5

    ±1

    ±15

    ±4

    2

    回差<(%)

    3

    1

    10

    3

    3

    死区<(%)

    3

    0.4

    8

    1

    4

    始终点偏差
    <(%)

    气开

    始点

    ±2.5

    ±1

    ±6

    ±2.5

    终点

    ±5

    ±15

    气关

    始点

    ±5

    ±15

    终点

    ±2.5

    ±6

    5


    ±2.5

    +2.5

    +6

    +2.5

    六、精小型气动薄膜调节阀 外型尺寸



    公称通径(DN)

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    结构长度
    (L)

    PN16/25

    184

    184

    200

    222

    254

    276

    298

    352

    420

    451

    543

    PN40

    184

    184

    200

    222

    254

    276

    317

    368

    400

    473

    568

    PN64、100

    206

    210

    251

    251

    286

    311

    337

    394

    500

    508

    610

    H1

    128

    128

    152

    152

    160

    205

    205

    208

    273

    333

    364

    H2

    298

    298

    298

    298

    298

    380

    380

    380

    510

    510

    510

    H3

    208

    208

    224

    228

    228

    334

    334

    342

    408

    453

    482

    H4

    338

    338

    402

    402

    405

    627

    628

    635

    698

    702

    728

    H5

    53

    58

    68

    73

    80

    90

    98

    108

    123

    140

    168

    H6

    180

    180

    180

    180

    180

    236

    236

    236

    310

    310

    310

    A

    282

    282

    282

    282

    282

    360

    360

    360

    470

    470

    470

    C

    220

    220

    220

    220

    220

    270

    270

    270

    320

    320

    320

    L1

    289

    289

    289

    289

    289

    347

    347

    347

    476

    476

    476

    压力等级

    GB:1.6、2.5、4.0、6.4、10.0MPa ANSI:150、300、600LB JIS:10、20、30、40K

    执行机构

    ZHB-22

    ZHB-23

    ZHB-34

    ZHB-45
