伸缩蝶阀DS341X-16C

更新时间:伸缩蝶阀DS341X-16C

已被浏览:

详细介绍

产品用途
伸缩蝶阀为法兰式蝶阀和管道伸缩器两种功能为一体,即能起到节流作用,又能解决温差所产生的内力的消除,即起到伸缩作用。该阀可在电力、冶金、石油、化工、煤气、城市供热、水电造纸、轻纺、医药、食品、供排水、能源、一切非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和截流使用。可任意位置安装,不受介质、流向的影响,另作阀门安装时两法兰间距的调节。
   1、设计新颖,结构独特。
   2、体积小,重量轻。
   3、操作轻便省力,启闭迅速。
   4、密封部位能调节和更换,密封性能可靠,流阻小,节能。

主要技术参数

公称通径 DN

50~3000mm

公称压力

0.1~4.0Mpa

适用温度

-50~200

传动方式

手支、蜗轮、气动、电动

适用介质

水、蒸气、酸、碱、油品等

标准规范


制造标准

GB12238-89

尺寸标准

GB/T17241.6-98

结构长度

GB12221-89

检验标准

GB/T13927-92


主要零件材料


阀体

阀板

阀座

阀杆

填料

HT200
WCB
1Cr18Ni9Ti

HT200
WCB
1Cr18Ni9Ti

丁腈橡胶
乙丙橡胶
氟橡胶

45
2Cr13
1Cr18Ni9Ti

柔性石墨

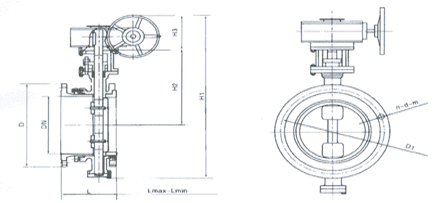

主要外形尺寸与法兰连接尺寸


规格

D1

D2

D

Lmax

Lmin

H1

H2

Z-ød

100

180

155

215

216

174

110

170

8-ø18

125

210

185

245

232

186

123

185

8-ø18

150

240

210

280

239

194

140

210

8-ø23

200

295

265

335

264

214

170

238

8-ø23

250

350

320

390

296

235

195

270

12-ø23

300

400

368

440

300

250

222

300

12-ø23

350

460

428

500

320

270

252

330

16-ø23

400

515

482

565

332

282

285

368

16-ø25

450

565

532

615

355

305

310

402

20-ø25

500

620

585

670

365

315

337

438

20-ø25

600

725

685

780

420

370

393

490

20-ø30

700

840

800

895

446

396

450

558

24-ø30

800

950

905

1010

476

426

515

625

24-ø34

900

1050

1005

1110

506

456

560

685

28-ø34

1000

1160

1115

1220

516

466

610

750

28-ø34

1200

1380

1325

145

560

510

725

880

32-ø41

1400

1590

1525

1675

590

540

840

987

36-ø48

1600

1820

1750

1915

630

585

960

1158

40-ø54

1800

2020

1950

2115

680

630

1060

1258

44-ø54

2000

2230

2160

2325

730

680

1165

1365

48-ø54
